Armaduras metálicas para fachadas de ladrillo caravista: qué son, para qué sirven y cómo elegir la correcta

¿Estás construyendo o reformando una fachada de ladrillo caravista y alguien te ha mencionado las "armaduras metálicas"? Si no tienes muy claro de qué se trata, estás en el lugar adecuado. En este artículo te lo explicamos todo de forma sencilla, para que puedas tomar decisiones con confianza.

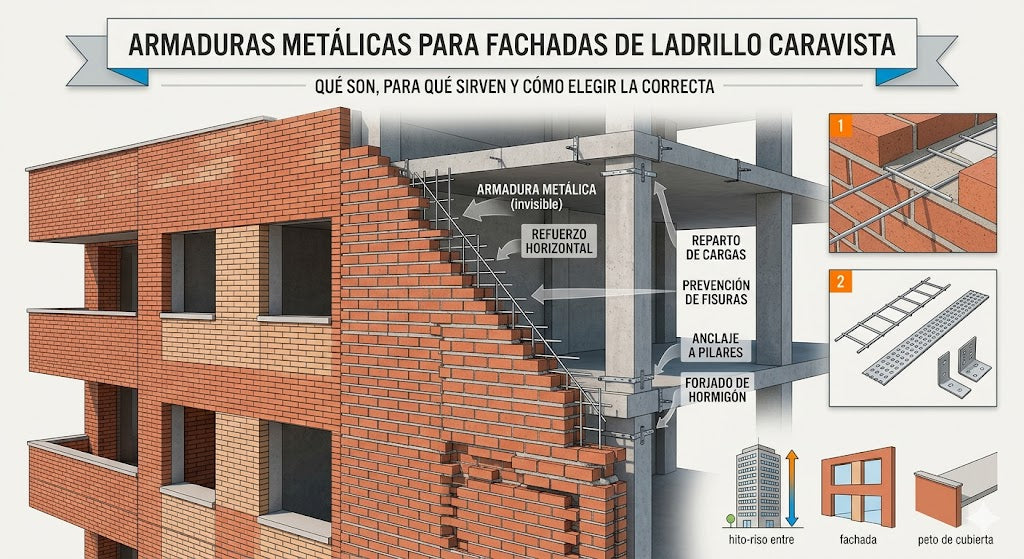

¿Qué es una armadura metálica para muros de ladrillo?

Imagínate que estás construyendo una pared de ladrillo caravista de varios metros de altura. Sin ningún refuerzo, ese muro trabaja únicamente con la resistencia del mortero que une las piezas. Eso funciona bien para paredes cortas o de interior, pero cuando hablamos de fachadas expuestas al viento, al peso de varios pisos o a grandes vanos (huecos de ventanas), la cosa se complica.

Las armaduras metálicas son piezas de acero (generalmente inoxidable o galvanizado) que se colocan horizontalmente en las juntas de mortero del muro mientras se levanta. Actúan como una especie de "esqueleto" oculto dentro de la pared que:

• Reparte las cargas a lo largo de la pared, evitando que se concentren en un solo punto.
• Controla las fisuras que pueden aparecer por movimientos térmicos, asientos del edificio o cambios de humedad.
• Ancla el muro a la estructura principal del edificio (pilares, forjados), impidiendo que la fachada trabaje de forma independiente y pueda separarse o volcar.

En resumen: sin armaduras, una fachada de ladrillo puede ser como una chimenea muy alta sin refuerzo. Con ellas, es una parte integrada y segura del edificio.



¿Por qué son obligatorias en muchas fachadas?

Desde que el Código Técnico de la Edificación (CTE) entró en vigor en España, los proyectos de construcción deben justificar la estabilidad de todos los elementos constructivos, incluidas las fachadas de ladrillo. Un técnico (arquitecto o aparejador) debe calcular si el muro necesita armado y de qué tipo.

En la práctica, casi todas las fachadas caravista de cierta altura o con vanos amplios necesitan armaduras. Lo normal es que el proyecto las especifique, pero en obras de autopromoción o reformas puntuales, muchos propietarios y albañiles las omiten por desconocimiento, asumiendo un riesgo que no vale la pena.



¿Qué es el Sistema G.H.A.S. y por qué lo ofrecemos en CERMA?

El Sistema G.H.A.S. (de GeoHidrol) es uno de los sistemas de armado y anclaje para muros de ladrillo más utilizados en España. Lo que lo hace especial es que no es un producto genérico de ferretería: es una solución técnica a medida que el Departamento Técnico de GeoHidrol diseña específicamente para cada obra, teniendo en cuenta:

• Las dimensiones exactas del ladrillo que vas a usar.
• La altura y número de plantas de tu fachada.
• Los vanos (ventanas, balcones) y su distribución.
• El tipo de estructura del edificio (pilares de hormigón, metálicos, o sin pilares).
• Si hay petos de cubierta o no.

Lo que recibes no es simplemente un rollo de malla metálica, sino un informe técnico con el armado diseñado para tu proyecto concreto, con especificaciones de qué armadura colocar en cada hilada y en qué puntos anclar el muro.



¿Qué tipos de situaciones requieren armaduras? Los casos más habituales

🧱 Fachadas de varias plantas

Cuanto más alta es una fachada, más probable es que necesite refuerzo. A partir de una planta de altura, es habitual incorporar armaduras horizontales en las juntas cada cierto número de hiladas, y anclajes a los forjados en cada nivel.

🪟 Fachadas con muchas ventanas o huecos grandes

Cada ventana o balcón interrumpe la continuidad del muro. Por encima y por debajo de cada hueco, el muro trabaja de forma diferente y tiende a fisurarse. Las armaduras distribuyen esos esfuerzos.

Caso típico: una fachada con ventanas de 2,40 m de anchura puede gestionarse de una forma, pero si los huecos superan los 4 m (huecos corridos), el cálculo es completamente diferente y el sistema de armado cambia.

🏗️ Fachadas que no apoyan directamente en el suelo (soportales)

Cuando la fachada arranca desde el primer piso (porque en planta baja hay un soportal o local diáfano), el punto de arranque del muro requiere un anclaje especial. Aquí las armaduras son críticas.

🔲 Petos de cubierta y vallas

Los petos (los muros que rematan la azotea o terraza) son especialmente vulnerables porque trabajan en voladizo: solo están fijados por abajo. Un peto sin armadura adecuada puede inclinarse o colapsar. El sistema G.H.A.S. contempla varios tipos de peto según cómo esté construido.

🧩 Tabiques interiores de gran altura o longitud

Aunque parezca que los tabiques interiores no necesitan armaduras, los que tienen mucha longitud (más de 3-4 metros sin apoyo lateral) o gran altura también pueden fisurarse. Para locales diáfanos, centros comerciales o espacios de uso deportivo, el armado de tabiques es habitual.



¿Cómo se coloca una armadura metálica? El proceso, paso a paso

No te preocupes: no cambia demasiado la forma de trabajar. La armadura se integra en el proceso normal de levantamiento del muro:

1. Se levantan las hiladas de ladrillo de forma habitual, con mortero.
2. Cada cierto número de hiladas (lo especifica el informe técnico), en lugar de extender solo mortero, se coloca primero la armadura metálica (que tiene forma de escalerilla plana o de tira perforada) sobre el tendel húmedo.
3. Se cubre la armadura con una segunda capa de mortero y se coloca la siguiente hilada de ladrillo.
4. En los puntos de anclaje (frente a pilares o forjados), se usan piezas especiales de conexión que se atornillan o embeben en la estructura.

El resultado es invisible desde el exterior: nadie sabrá que está ahí, pero tu fachada estará preparada para durar décadas sin fisuras ni problemas.



Preguntas frecuentes

¿Necesito un técnico para pedir las armaduras G.H.A.S.?

Técnicamente, el sistema G.H.A.S. requiere rellenar una hoja de toma de datos que el Departamento Técnico de GeoHidrol usa para diseñar la solución. En obras con proyecto, normalmente ya viene especificado. En obras de autopromoción o reformas, puede rellenarse con la ayuda de CERMA. No necesitas ser ingeniero para rellenar los datos básicos — te guiamos paso a paso.

¿En qué se diferencia de una simple malla de refuerzo que venden en ferretería?

Las mallas genéricas son refuerzos estándar no calculados. El sistema G.H.A.S. es una solución personalizada que contempla el armado de toda la fachada de forma coordinada, incluyendo dinteles, petos y anclajes a pilares. Para obras con cierta envergadura, la diferencia en seguridad y durabilidad es significativa.

¿Es compatible con cualquier ladrillo caravista?

Sí. El sistema se adapta a las dimensiones de la pieza que uses: ladrillos cerámicos caravista estándar, de gran formato, piezas de hormigón, bloques termoarcilla, etc. Por eso es importante indicar las medidas exactas del ladrillo en la hoja de datos.

¿Cuánto tiempo tarda en llegar el informe técnico?

Una vez enviada la hoja de datos correctamente cumplimentada, el Departamento Técnico de GeoHidrol suele emitir el informe en pocos días hábiles.



Cómo pedirlo en CERMA

En CERMA te facilitamos todo el proceso:

1. Elige el ladrillo caravista que necesitas para tu fachada.
2. Descarga y rellena la hoja de toma de datos del Sistema G.H.A.S. (puedes hacerlo con nuestra guía paso a paso).
3. Envíanos la hoja cumplimentada a través del formulario de contacto o por email.
4. Nosotros la enviamos al Departamento Técnico de GeoHidrol, que emite el informe y nos indica exactamente qué pedir.
5. Te enviamos tu ladrillo y las armaduras juntos, todo en un solo pedido.

¿Tienes dudas sobre si tu proyecto necesita armaduras? Escríbenos y te asesoramos sin compromiso.
